LangerEMV-Technik在EMC领域处于研究、开发和生产的前沿。通过EMC实验研讨会和EMC研讨会，我们向客户提供我们全面的知识。自1992年GunterLanger工程办公室成立和1998年衍生公司LangerEMV-TechnikGmbH成立以来，我们作为一家称职的全球性EMC供应商而享有盛誉。LangerEMV-TechnikGm bH开发用于在组装开发(PCB)和IC开发(IC)期间进行EMV分析的测量设备
PCB抗扰度测试分析系统，PCB排放分析系统，EMC测量仪器，IC测试系统，扫描器
一、PCB抗扰度测试分析系统
(3)德国LANGER迷你脉冲发生器

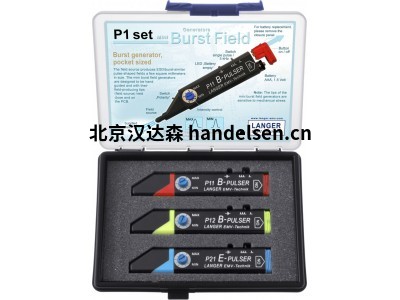

1.德国LANGER P1迷你脉冲发生器
产品介绍：
微型脉冲场发生器特别小。它们用于在开发阶段识别和消除电子组件中的弱点。它们在其尖端产生爆发或ESD场。微型脉冲串发生器用手引导穿过被测设备（例如印刷电路板），其场发射尖端靠近其表面。弱点对脉冲场有反应，会发生故障。突发场发生器可应用于电路板设计的选定单独部分，以识别潜在的弱点（接地系统中的故障、单独的迹线或IC引脚）。单独的磁（P11和P12）和电（P21）耦合允许EMC对策优化适应各自的弱点。
供货范围：
1x：P11，微型突发场发生器(B)
1x：P12，微型脉冲场发生器(B)
1x：P21，迷你脉冲场发生器(E)
1x：P1案例，迷你突发场发生器案例
1x：P1m，P1套装用户手册
产品参数：
产生的电场强度：约100KV/m，产生的磁通密度：约1mT，频率：单次脉冲/5kHz，电源电压：1.5V/AAA
2.德国LANGER P23迷你脉冲发生器
产品介绍：
P23的干扰脉冲贯穿并耦合到被测数字IC输入，如复位、时钟、石英或相应的信号线。耦合在场发生器内部以电容方式发生。P23微型脉冲场发生器的尖端以电流方式定位在被测引脚或信号线上。P23的极薄尖端适用于测试最精细的结构。
供货范围：
1x：P23，迷你脉冲场发生器(E)
1x：A6机箱，系统机箱
1x：P23m，P23套装用户手册
产品参数：
电压：1.2kV，耦合能力：10pF，上升时间：1.8ns...10ns，频率：单次脉冲/5kHz，电源电压：1.5V/AAA
3.德国LANGER P11t迷你脉冲发生器
产品介绍：
P11t微型脉冲场发生器是一种用于抗干扰分析的开发配套工具。从其尖端出现的快速瞬变磁场用于检测组件上的弱点。迷你突发场发生器有一个TTL触发输入。来自被测设备或外部控制逻辑的信号可用于同步磁场干扰。这允许在某些操作条件下对复杂电路进行精确的抗干扰分析。
供货范围：
1x：P11t，微型突发场发生器（B，触发器）
1x：SMB-BNC1m，SMB-BNC测量电缆
1x：NTFRIEU，电源单元
1x：P11t机箱，系统机箱
1x：P11tm，P11t套装用户手册
产品参数：
产生的磁通密度：约1mT，频率：单次脉冲...10kHz，触发脉冲延迟：3µs，电源电压：6.5V...15V
4.德国LANGER P12t迷你脉冲发生器
产品介绍：
在开发阶段，P12t微型脉冲场发生器可用于检测组件上的薄弱点。快速瞬态磁场从遵循耦合钳原理的尖端流出。微型突发场发生器具有TLL触发输入。来自被测设备或外部控制逻辑的信号可用于同步磁场干扰场。这允许在某些操作条件下对复杂电路进行精确的抗噪声分析。
供货范围：
1x：P12t，微型突发场发生器（B，触发器）
1x：SMB-BNC1m，SMB-BNC测量电缆
1x：NTFRIEU，电源单元
1x：P12t机箱，系统机箱
1x：P12tm，P12t套装用户手册
产品参数：
产生的磁通密度：约1mT，频率：单次脉冲...10kHz，触发脉冲延迟：3µs，电源电压：6.5V...15V
